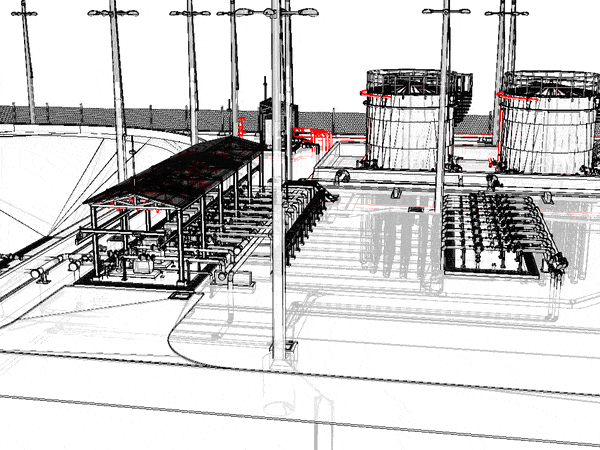

| | Proyecto: SISTEMA CONTRAINCENDIOS – AGUA INDUSTRIAL | | Fecha: 02/03/2020 | | Elaborado por: Markus Samael Hormaza Lopez, representante de ASAP PROJECTS © | | Objetivo: Desarrollo de un sistema de agua industrial para protección contra incendios conforme a las normativas de NFPA en la industria de Oil & Gas, garantizando la máxima seguridad y eficiencia operativa. Este sistema tiene como finalidad mitigar el riesgo de incendios y asegurar la protección de los activos y el personal en la estación de filtración y almacenamiento de crudo | | Fase de diseño: Ingeniería de detalle | | Habilidades: Aplicación de Dibujo Técnico asistido por Computador (CAD), modelamiento BIM (Building Information Modeling), diseño de sistemas de protección contra incendios en la industria de Oil & Gas, implementación de standards de diseño industrial | | Descripción General: El sistema de agua contra incendios ha sido diseñado y modelado utilizando tecnología CAD/BIM, proporcionando una representación detallada de los componentes y áreas críticas, asegurando la operatividad y eficiencia del sistema. Se ha implementado la evaluación de riesgos, el análisis y planificación de escenarios de incendio tipo Jet Fires, Pool Fires y Flash Fires, alineándose con los standards internacionales (NFPA, ASME, API, ASTM, NACE) para asegurar la integridad operacional, reduciendo el impacto de incendio y facilitando el desarrollo de estrategias de reacción, control y respuesta adecuada | | Copyright: Trabajo propio. Todos los derechos reservados | | Herramienta: Sprinkler, Victaulic CAD Library, AutoCAD, AutoCAD PLANT 3D, Autodesk Revit, Inventor, Navisworks, Vectary | | Standards de Normalización: NFPA 13 (Instalación de Sistemas de Rociadores Automáticos), NFPA 20 (Instalación de Sistemas de Bombeo Contra Incendios), ASME (American Society of Mechanical Engineers), API (American Petroleum Institute), ASTM (American Society for Testing and Materials), NACE (National Association of Corrosion Engineers) | | Requerimientos de Diseño: Modelado LOD 300 para asegurar dimensiones, conexiones y materiales ajustados a las normas NFPA y ASME, garantizando la compatibilidad y operatividad del sistema bajo condiciones de operación críticas. Las tuberías y accesorios modelados se han diseñado para soportar tanto cargas estáticas como dinámicas, cumpliendo con los requisitos de resistencia y durabilidad. El sistema de protección contra incendios incluye: Sistema de Bombeo, tanque de almacenamiento de agua, tubería ranurada, accesorios y rociadores tipo Pendent marca Victaulic, monitores de agua tipo Cobra, manifold de válvulas | | Materiales: Se especifican tuberías de acero al carbono ASTM A36 y accesorios Victaulic, que garantizan la resistencia a la corrosión y las condiciones operativas del sistema. Las válvulas tipo Cobra en los monitores de agua permitirán un control preciso del flujo y la presión, mientras que los rociadores tipo Pendent de Victaulic están diseñados para cumplir con la norma NFPA 13 en cuanto a la densidad y cobertura del agua. Todo el sistema se diseñará para cumplir con las normativas de seguridad y eficiencia requeridas en la industria de Oil & Gas | | Consideraciones: Este proyecto integra tecnologías avanzadas de diseño CAD, BIM y AI para optimizar un diseño de protección contra incendios en el ámbito petroquímico | | Contacto: Markus Samael Hormaza Lopez, hormazamarkus@gmail.com | | Derechos: ASAP PROJECTS © Todos los derechos reservados | |

​
