ESTRUCTURAS METÁLICAS [PLATAFORMAS Y PASARELAS PARA ACCESO INDUSTRIAL]

ESTRUCTURAS EN ACERO

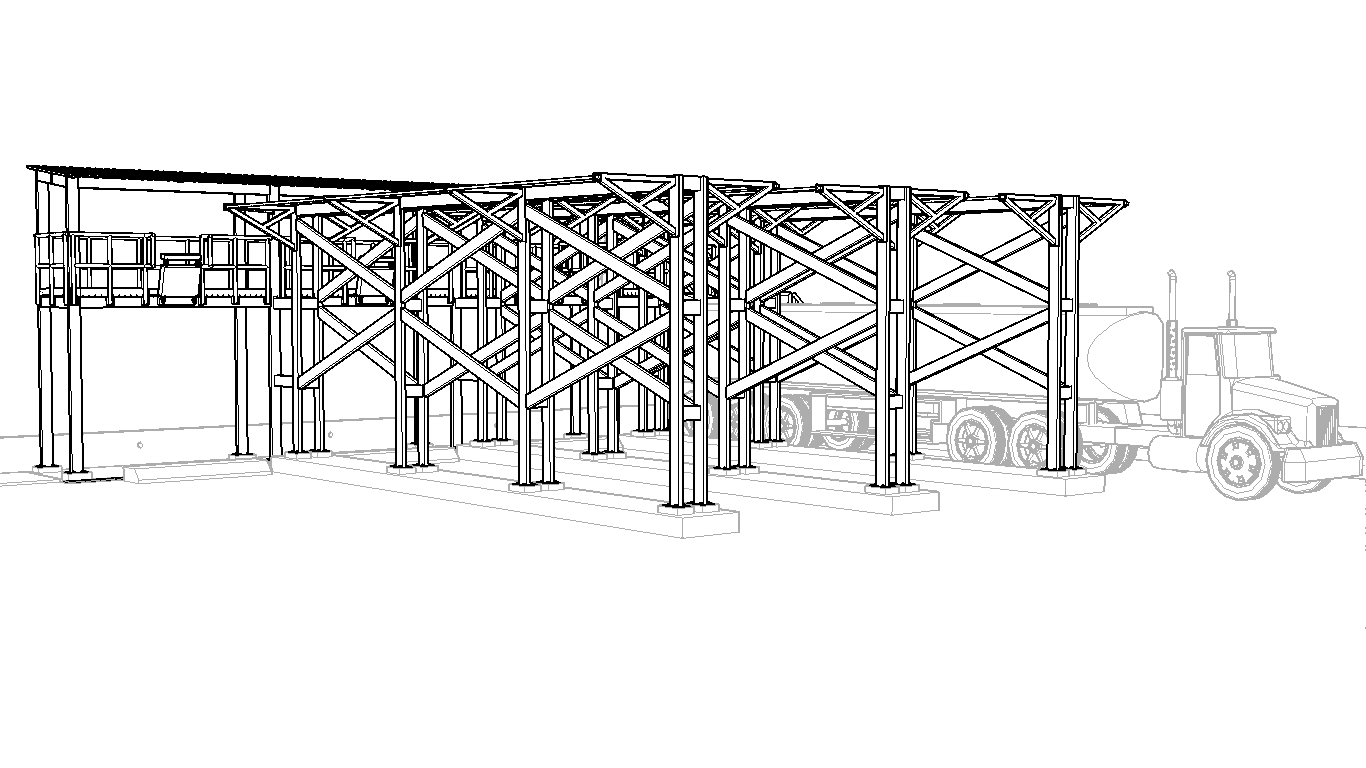

PLATAFORMA PARA ACCESO Y OPERACION EN MANIFOLD DE VALVULAS.gif

​​

| | Proyecto: PLATAFORMAS Y PASARELAS PARA ACCESO INDUSTRIAL | | Fecha: 09/10/2024 | | Elaborado por: Markus Samael Hormaza Lopez, representante de ASAP PROJECTS © | | Objetivo: Trabajo propio, diseño modular de plataformas y pasarelas de acceso industrial con sistema de puesta a tierra | | Fase de diseño: Ingeniería Detallada, Modelamiento CAD y BIM | | Alcance del Proyecto: Diseño estructural de plataformas modulares de acceso en acero con sistema de puesta a tierra. Desarrollo de componentes prefabricados, lista de materiales, detalles de fabricación, y documentación técnica para montaje en sitio | | Standards de Diseño: AISC (American Institute of Steel Construction), OSHA 1910: Requerimientos de seguridad para plataformas y pasarelas, IEC 62305: Protección contra rayos y sistema de puesta a tierra, NFPA 780: Requisitos de diseño de protección de estructuras metálicas y puesta a tierra, ISO 14122-2: Reglas de diseño para accesos permanentes a máquinas (pasarelas y plataformas), ASTM A36: Especificaciones de materiales de acero estructural | | Requerimientos de Diseño: Las plataformas de acceso industrial y pasarelas están diseñadas con perfiles de acero tanto americanos como europeos (ASTM y EN) para soportar cargas estáticas y dinámicas, asegurando resistencia estructural y seguridad industrial. El diseño incorpora un sistema de puesta a tierra para proteger la estructura de descargas eléctricas y evitar la acumulación de cargas estáticas, de acuerdo con las normativas internacionales IEC y NFPA. Se prevé que la estructura sea modular, permitiendo su prefabricación en taller y ensamblaje in situ con pernos y tornillos. Además, las superficies han sido tratadas con acabados anticorrosivos y resistentes al fuego, incluyendo primer epóxico y pinturas ignífugas, para garantizar durabilidad en ambientes agresivos | | Habilidades: Gestión avanzada en CAD y BIM, modelado 3D, diseño estructural, planificación de ensamblaje modular, diseño para facilidad de sistemas de puesta a tierra, y documentación técnica para fabricación y montaje | | Tecnologías Utilizadas: CAD (Diseño asistido por computador), BIM (Building Information Modeling) | | LOD (Level of Development): LOD 300: Nivel de detalle que cubre tanto fabricación como ensamblaje, con especial atención en la modularidad de los componentes y la facilidad para instalación del sistema de puesta a tierra | | Componentes Diseñados: Plataformas modulares con perfiles de acero estructural en ASTM A36 y EN S275, permitiendo su transporte y ensamblaje rápido en sitio. Pasarelas con rejillas tipo T en acero galvanizado para mayor resistencia y drenaje. Peldaños en rejilla o lámina alfajor para acceso seguro y antideslizante. Barandas con tubería estructural para cumplir con los estándares de seguridad industrial. Escaleras y descansos intermedios para asegurar ergonomía y seguridad en el acceso. Pernos y tornillos de alta resistencia para ensamblaje modular. Facilidad para conexión de sistema de puesta a tierra, conectado a barras y conductores para disipar cualquier carga estática o descarga atmosférica | | Documentación Generada: Planos 2D y Modelos 3D que incluyen detalles de fabricación y montaje, planos de taller, listas de materiales, y especificaciones de instalación in situ | | Materiales: Perfilería de acero estructural ASTM A36 y EN S275. Pernos y tornillos de alta resistencia conforme a ASTM F3125 para ensamblaje de estructuras modulares. Tubería estructural para barandas y pasamanos, con recubrimiento anticorrosivo. Rejilla tipo T para pisos y peldaños, asegurando ergonomía industrial y seguridad antideslizante. Revestimientos anticorrosivos y pinturas ignífugas de alta durabilidad, como primer epóxico y recubrimientos resistentes al fuego conforme a NFPA | | Software Utilizado: AutoCAD, Autodesk Revit | | Consideraciones: El diseño modular de las plataformas y pasarelas asegura una fácil prefabricación y montaje en sitio, con altos niveles de precisión y rapidez. Se ha prestado especial atención a la ergonomía industrial, garantizando que los accesos sean seguros y eficientes para el mantenimiento de equipos. El uso de acabados anticorrosivos y resistentes al fuego prolonga la vida útil de las estructuras en entornos industriales exigentes. Además, La facilidad para conexión del sistema de puesta a tierra proporciona protección integral contra descargas eléctricas, contribuyendo a la seguridad operativa | | Contacto: Markus Samael Hormaza Lopez, hormazamarkus@gmail.com | | Derechos: ASAP PROJECTS ©. Todos los derechos reservados | |​

ESTRUCTURAS METÁLICAS [DISEÑO DE CASETA DE BOMBAS CENTRÍFUGAS CON PUENTE GRÚA]

CASETA BOMBEO

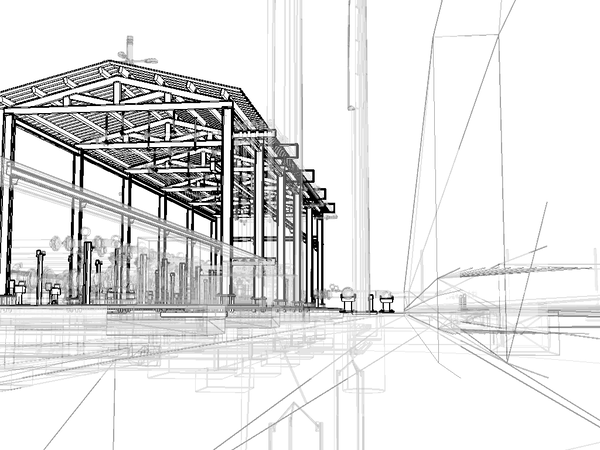

SOPORTERIA COLGANTE EN ESTRUCTURA DE CUBIERTA.gif


| | Proyecto: Diseño de Caseta de Bombas Centrífugas con Puente Grúa | | Fecha: 09/10/2024 | | Elaborado por: Markus Samael Hormaza Lopez, representante de ASAP PROJECTS © | | Objetivo del Proyecto: Diseñar una estructura metálica modular para una caseta de bombas centrífugas en un entorno industrial Oil & Gas, con capacidad para integrar un sistema de elevación con puente grúa, sistema de anillo hidráulico con sprinklers contraincendios por unidad de bombeo, sistema de puesta a tierra, y de alumbrado y de potencia eléctrica | | Fase de Diseño: Ingeniería Detallada. Desarrollo de planos, especificaciones técnicas, y modelado 3D para fabricación y montaje | | Alcance del Proyecto: El diseño de la estructura incluye los siguientes componentes y sistemas. Caseta metálica: Estructura principal con perfiles de acero para soportar cargas dinámicas, incluyendo un puente grúa y trolley para elevar bombas, motores y válvulas durante tareas de mantenimiento. Cubierta a dos aguas con perfiles estructurales y chapas metálicas, diseñada para resistir condiciones climáticas adversas. Acceso completo en derredor, sin muros, barandas ni escaleras, para facilitar el acceso y maniobrabilidad en el mantenimiento y operación de equipos. Sistemas integrados: Soportería colgante tipo pera para anillos hidráulicos en tubería ranurada y sprinklers del sistema contraincendios. Sistema de alumbrado eléctrico, incorporando canalizaciones y tomas protegidas contra la corrosión. Sistema de puesta a tierra para la protección integral contra descargas eléctricas y acumulación de cargas estáticas. Cárcamo perimetral para recolección y manejo de aguas lluvias y aceitosas | | Normas y standards Aplicados: AISC: Normas del Instituto Americano de Construcción en Acero. IEC 62305: Protección contra rayos y sistemas de puesta a tierra. NFPA 780: Diseño de protección contra descargas atmosféricas. NFPA 13: Diseño e instalación de sistemas de rociadores automáticos. OSHA 1910: Seguridad general en instalaciones industriales. ASTM A36 y EN S275: Especificaciones de acero estructural. ISO 9606: Calificación de soldadores para fabricación estructural | | Requerimientos de Diseño: Estructura Principal: Diseño modular en perfiles de acero ASTM A36 y EN S275 para soportar las cargas estáticas y dinámicas del puente grúa. Puente Grúa y Trolley: Capacidad de elevación adecuada para bombas, motores y válvulas, asegurando un mantenimiento seguro y eficiente. Soportería y Sistemas Contra Incendios: Soportería colgante tipo pera diseñada para mantener anillos de agua y sprinklers en disposición óptima según NFPA 13. Sistema de Puesta a Tierra: Diseño conforme a IEC 62305, conectado a barras colectoras y terminales para disipar cargas eléctricas. Durabilidad y Protección: Acabados anticorrosivos e ignífugos aplicados a todos los componentes expuestos, incluyendo pintura epóxica y recubrimientos resistentes al fuego | | Habilidades y Tecnologías Utilizadas: Gestión avanzada en CAD y BIM para modelado y planificación modular. Diseño estructural optimizado para entornos industriales. Elaboración de documentación técnica completa para fabricación, montaje y mantenimiento | | Software: Autodesk, Inc. | | Nivel de Detalle, LOD 300: Desarrollo de planos y modelos para fabricación, montaje y ensamblaje en sitio | | Componentes Diseñados: Estructura principal: Perfiles estructurales en acero ASTM A36 y EN S275. Cubierta a dos aguas: Placas metálicas tratadas con recubrimientos anticorrosivos y fijaciones resistentes a la intemperie. Puente grúa: Carriles metálicos y trolley con especificaciones técnicas para manipulación de cargas pesadas. Soportería tipo pera: Estructura colgante para sistemas de tuberías y sprinklers. Alumbrado eléctrico: Canalización con recubrimientos resistentes a la corrosión. Sistema de puesta a tierra: Conductores principales y barras colectoras para conexión segura | | Documentación Generada: Modelos 3D y planos 2D de la estructura completa. Detalles técnicos del puente grúa y su instalación. Especificaciones de materiales y lista detallada de componentes | | Consideraciones: El diseño modular garantiza facilidad de fabricación, transporte y montaje, mientras que los sistemas integrados de puesta a tierra y protección contra incendios maximizan la seguridad operativa. La estructura está optimizada para entornos industriales exigentes, garantizando funcionalidad y durabilidad a largo plazo | | Contacto: Markus Samael Hormaza Lopez, hormazamarkus@gmail.com | | Derechos: ASAP PROJECTS © Todos los derechos reservados | |



​​​​
