ELÉCTRICA [DIAGRAMA UNIFILAR - CONTROL]

UNIFILAR ALEMAN

​​​​​​

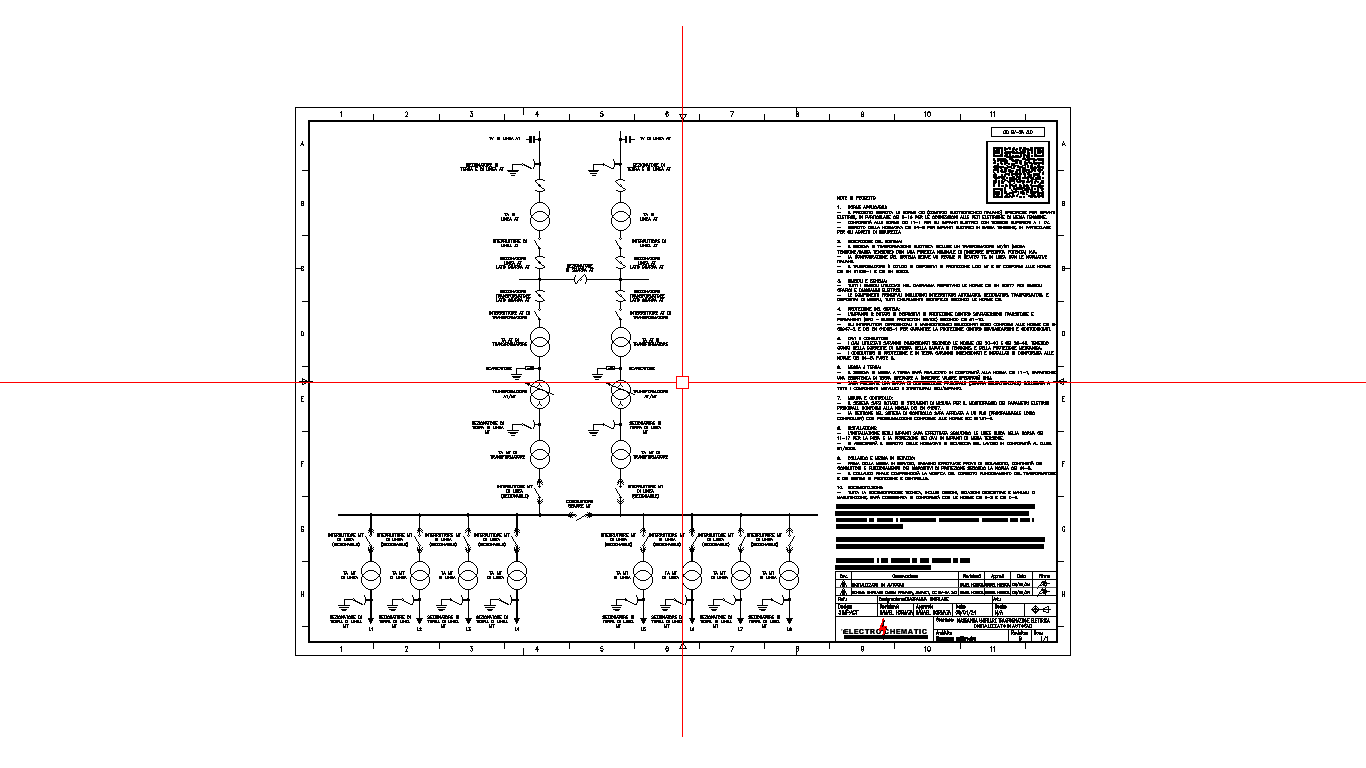

| | Proyecto: DIGITALIZACIÓN Y DIAGRAMACIÓN ELÉCTRICA UNIFILAR | | Fecha: 08/01/2024 | | Elaborado por: Markus Samael Hormaza Lopez, representante de ASAP PROJECTS © | | Objetivo: Trabajo propio de digitalización y mejora técnica, implementación de inteligencia artificial. Proyecto basado en insumo CC BY-SA 3.0, con énfasis en la distribución eléctrica unifilar de alta tensión, adaptado a nuevas normativas de seguridad y eficiencia energética | | Fase de diseño: Digitalización y optimización técnica | | Habilidades requeridas: Dibujo técnico eléctrico, administración CAD, conocimiento de simbología eléctrica normalizada, aplicación de normas y códigos eléctricos, implementación de herramientas de inteligencia artificial para la generación de anotaciones y especificaciones, interpretación y corrección de planos eléctricos complejos | | Nivel de desarrollo (LOD): El desarrollo incluyó la digitalización detallada de un diagrama unifilar de un diseño corporativo alemán, original bajo licencia CC BY-SA 3.0, y la creación de un nuevo documento, renombrado, que mantiene la misma licencia. Además de la digitalización, se implementó inteligencia artificial para agregar anotaciones técnicas y especificaciones adicionales, asegurando que las nuevas dimensiones y parámetros cumplan con las normativas actuales en distribución eléctrica. Se realizaron correcciones de secciones incompletas y ajustes críticos en el diseño original, asegurando precisión y eficiencia en la representación de proyecto de esta disciplina | | Standards de Normalización: VDE (Verband der Elektrotechnik), IEC (International Electrotechnical Commission), IEEE (Institute of Electrical and Electronics Engineers), IEC (International Electrotechnical Commission), EEEI (Electric Energy Efficiency Improvement), ISO (International Organization for Standardization) | | Alcance del proyecto: Digitalización y optimización de diagrama unifilar, incluyendo la revisión de especificaciones técnicas y ajustes necesarios para la distribución eléctrica. Se integraron herramientas de inteligencia artificial para mejorar la anotación de especificaciones y proponer soluciones técnicas basadas en las mejores prácticas del sector eléctrico normalizado actual. Implementación de códigos y normativas eléctricas relevantes para asegurar la conformidad y seguridad del sistema de distribución digitalizado | | Datos de referencia: Documento original: ENERGIEVERTEILUNG", VBG POWERTECH E.V., CC BY-SA 3.0, ÜBER WIKIMEDIA COMMONS, Link CREATIVE COMMONS BY-SA 3.0 // ÄNDERUNGEN VORGENOMMEN: DIGITALISIERUNG IN AUTOCAD UND IMPLEMENTIERUNG VON KÜNSTLICHER INTELLIGENZ FÜR ANMERKUNGEN UND ENTWURFSSPEZIFIKATIONEN. // ABGELEITETES UND UMBENANNTES DOKUMENT: "ELEKTROVERTEILUNGSDIAGRAMM," VON MARKUS SAMAEL HORMAZA LOPEZ, CC BY-SA 3.0 | | CREATIVE COMMONS REFERENZLINK: CREATIVE COMMONS BY-SA 3.0 | | Herramienta utilizada: AutoCAD y herramientas de IA para anotación y diseño técnico | | Observación: Este proyecto demuestra la capacidad técnica para digitalizar diagramas eléctricos complejos y la implementación de nuevas tecnologías como la inteligencia artificial para mejorar la precisión y las especificaciones técnicas. Trabajo de traducción. El trabajo realizado incluye la creación de un nuevo insumo bajo la misma licencia Creative Commons que el documento original, asegurando la continuidad del conocimiento abierto en el ámbito eléctrico | | Justificación: El proceso de digitalización no solo cumplió con los requisitos técnicos originales, sino que además incluyó una mejora contundente en la diagramación espacial del plano, optimizando la disposición de los elementos para una interpretación más clara y precisa. Se incorporó simbología normalizada y parametrizada y normativas conexas para representación, garantizando que el diagrama refleje las mejores prácticas de representación eléctrica en la actualidad. Este proyecto resalta la capacidad para aplicar técnicas avanzadas de digitalización CAD y normalización en sistemas eléctricos complejos, elevando la calidad del diseño original | | Contacto: Markus Samael Hormaza Lopez, hormazamarkus@gmail.com | | Derechos: ASAP PROJECTS ©. Todos los derechos reservados | |

ELEKTROVERTEILUNGSDIAGRAMM VON SAMAEL HORMAZA [CC BY-SA 3,0]

ELÉCTRICA [DIAGRAMA UNIFILAR - TRANSFORMACIÓN PRIMARIA]

UNIFILAR ITALIANO

​​​​​

| | Proyecto: DIGITALIZACIÓN DE DIAGRAMA UNIFILAR DE TRANSFORMACIÓN ELÉCTRICA | | Fecha: 08/01/2024 | | Elaborado por: Markus Samael Hormaza Lopez, representante de ASAP PROJECTS © | | Objetivo: Trabajo propio que demuestra capacidad técnica y conocimiento en el ámbito de la transformación eléctrica. El propósito fue digitalizar un esquema unifilar de transformación primaria, mejorando su legibilidad con standards CAD parametrizados y optimizando su presentación para futuros procesos de diseño e implementación de sistemas eléctricos | | Fase de diseño: Digitalización y optimización técnica | | Habilidades requeridas: Dibujo técnico eléctrico, administración CAD, conocimiento de simbología eléctrica normalizada, aplicación de normas y códigos eléctricos, implementación de herramientas de inteligencia artificial para la generación de anotaciones y especificaciones, interpretación y corrección de planos eléctricos complejos | | Nivel de desarrollo (LOD): El desarrollo incluyó la digitalización detallada de un diagrama unifilar de un diseño italiano, original bajo licencia CC BY-SA 3.0, y la creación de un nuevo documento, renombrado, que mantiene la misma licencia. El nivel de desarrollo del proyecto superó la simple digitalización del diagrama unifilar original. Se realizaron mejoras significativas en la disposición espacial de los elementos eléctricos, facilitando una interpretación clara y precisa del esquema. Además, se incorporó simbología normalizada y parametrizada de acuerdo con los estándares de la EEEI (Electric Energy Efficiency Improvement) y normativas conexas. Se utilizó inteligencia artificial | | Standards de Normalización: IEC (International Electrotechnical Commission), IEEE (Institute of Electrical and Electronics Engineers), IEC (International Electrotechnical Commission), EEEI (Electric Energy Efficiency Improvement), ISO (International Organization for Standardization) | | Alcance del proyecto: Digitalización de un esquema unifilar de transformación primaria, con mejoras en la diagramación espacial y la aplicación de simbología estandarizada. Se emplearon herramientas de inteligencia artificial para añadir anotaciones técnicas y ajustar especificaciones de diseño, garantizando que el proyecto cumpla con las normativas eléctricas aplicables | | Datos de referencia: Documento original: ATTRIBUZIONE: "SCHEMA UNIFILARE CABINA PRIMARIA," 3IMPACT, CC BY-SA 3.0, VIA WIKIMEDIA COMMONS. LINK: HTTPS://CREATIVECOMMONS.ORG/LICENSES/BY-SA/3.0/ES/DEED.IT // MODIFICHE APPORTATE: DIGITALIZZAZIONE IN AUTOCAD E IMPLEMENTAZIONE DELL'INTELLIGENZA ARTIFICIALE PER NOTE E SPECIFICHE DI PROGETTAZIONE. // DOCUMENTO DERIVATO E RINOMINATO: ATTRIBUZIONE DERIVATA: "DIAGRAMMA UNIFILARE TRASFORMAZIONE ELETTRICA," AUTORE MARKUS SAMAEL HORMAZA LOPEZ, CC BY-SA 3.0. LINK: HTTPS://CREATIVECOMMONS.ORG/LICENSES/BY-SA/3.0/ES/DEED.IT | | Herramienta utilizada: AutoCAD y herramientas de IA para anotación y diseño técnico | | Observación: Este proyecto demuestra la capacidad técnica para digitalizar diagramas eléctricos complejos y la implementación de nuevas tecnologías como la inteligencia artificial para mejorar la precisión y las especificaciones técnicas. Trabajo de traducción. El trabajo realizado incluye la creación de un nuevo insumo bajo la misma licencia Creative Commons que el documento original, asegurando la continuidad del conocimiento abierto en el ámbito eléctrico | | Justificación: El trabajo de digitalización mejoró significativamente la diagramación espacial del esquema unifilar original, haciendo que los componentes eléctricos se presenten de manera más ordenada y clara. Se utilizó simbología normalizada y parametrizada conforme a los estándares de la EEEI y normativas internacionales, lo que facilita el entendimiento y uso del diagrama en futuros proyectos. La incorporación de inteligencia artificial permitió la inclusión de notas técnicas y especificaciones de diseño, lo que añade un valor considerable al insumo generado. Si bien el proyecto se centró únicamente en la digitalización, los resultados logrados destacan por la calidad técnica y el rigor aplicado en el proceso | | Contacto: Markus Samael Hormaza Lopez, hormazamarkus@gmail.com | | Derechos: ASAP PROJECTS ©. Todos los derechos reservados | |

DIAGRAMM UNIFILARE, AUTORE SAMAEL HORMAZA [CC BY-SA 3,0]

ELÉCTRICA [APANTALLAMIENTO ATMOSFÉRICO PARA INFRAESTRUCTURA ENERGÉTICA]

APANTALLAMIENTO ATMOSFERICO
APANTALLAMIENTO ATMOSFERICO PARA INFRAESTRUCTURA ENERGETICA.gif


| | Proyecto: Apantallamiento Atmosférico para Infraestructura Energética | | Fecha: 02/02/2020 | | Elaborado por: Markus Samael Hormaza Lopez, representante de ASAP PROJECTS © | | Objetivo: Modelado 3D de un sistema de cobertura contra descargas atmosféricas para garantizar la seguridad operativa en instalaciones de procesamiento de hidrocarburos | | Fase de Diseño: Proyección detallada y modelado 3D de un sistema de protección contra descargas atmosféricas dentro de un proyecto Oil & Gas | | Habilidades Requeridas: Dibujo técnico y modelamiento 3D. Conocimiento en normativas internacionales de protección atmosférica. Aplicación de standards de seguridad en áreas clasificadas | | Especificaciones del Desarrollo: Se realizó el modelado 3D, LOD 300, de una planta de procesamiento de hidrocarburos, integrando puntas de captación en áreas estratégicas para la conducción segura de descargas atmosféricas hacia sistemas de puesta a tierra. El diseño incluyó geometría parametrizada y cálculos que garantizan la cobertura conforme a las normativas vigentes | | Standards de Normalización Aplicados: IEC 62305: Protección contra descargas atmosféricas. API RP 500: Clasificación de áreas peligrosas en instalaciones de procesamiento. NFPA 780: Standards para instalación de sistemas de protección contra rayos. ANSI/IEEE Std 80: Guía para sistemas de puesta a tierra en subestaciones eléctricas | | Alcance del Proyecto: Diseño, modelado y proyección de un sistema de apantallamiento atmosférico para una planta de procesamiento de hidrocarburos. Este incluye: Evaluación de la cobertura necesaria para proteger áreas clasificadas y/o críticas. Integración de seguridad industrial normalizada para áreas clasificadas | | Herramienta Utilizada: Autodesk, Inc. | | Observaciones: Este proyecto demuestra capacidad técnica en proyección de sistemas de apantallamiento para entornos industriales | | Contacto: Markus Samael Hormaza Lopez, hormazamarkus@gmail.com | | Derechos: ASAP PROJECTS ©. Todos los derechos reservados | |

ELÉCTRICA [SISTEMA DE DUCTOS ELÉCTRICOS Y ALUMBRADO INDUSTRIAL]

DUCTOS ELECTRICOS
SISTEMA DE DUCTOS ELECTRICOS Y ALUMBRADO INDUSTRIAL.gif


| | Proyecto: Sistemas de ductos eléctricos y alumbrado industrial | | Fecha: 01/12/2023 | | Elaborado por: Markus Samael Hormaza Lopez, representante de ASAP PROJECTS © | | Objetivo: Elaboración de un modelo 3D detallado que integra sistemas de ductos eléctricos subterráneos, tramos aéreos en bandejas portacables y un sistema de alumbrado, así como el suministro eléctrico de instrumentación y actuadores eléctricos para válvulas de control de flujo, garantizando la funcionalidad y el cumplimiento de standards técnicos | | Fase de Diseño: Proyección y modelado 3D del sistema eléctrico industrial de ingeniería detallada. Incluye la configuración de rutas de ductos y bandejas portacables, diseño del sistema de alumbrado y la representación tridimensional de conexiones eléctricas hacia equipos operativos, actuadores de válvulas y auxiliares | | Habilidades Requeridas: Modelado tridimensional en software CAD. Conocimiento en diseño eléctrico industrial y coordinación multidisciplinar. Aplicación de normativas internacionales en sistemas eléctricos, iluminación industrial y seguridad operativa | | Especificaciones del Desarrollo: Modelo 3D con nivel de detalle LOD 300, integrando bancos de ductos eléctricos subterráneos para la distribución eléctrica hacia bombas, actuadores de válvulas y sistemas de instrumentación. Rutas de bandejas porta cables en tramos aéreos para conexiones eficientes y seguras. Diseño tridimensional del sistema de alumbrado de la caseta de bombas, optimizando cobertura lumínica y cumplimiento normativo | | Standards de Normalización: IEC 60364: Instalaciones eléctricas en edificios. NFPA 70 (NEC): Código Eléctrico Nacional. ANSI/NEMA VE 1: Bandejas porta cables de metal. RETIE: Reglamento Técnico de Instalaciones Eléctricas (Colombia). ANSI/IES RP-7: Práctica recomendada para iluminación de plantas industriales | | Alcance del Proyecto: Modelado 3D. Representación tridimensional de conexiones eléctricas industriales. Cumplimiento de normativas internacionales y locales en diseño y seguridad eléctrica | | Herramienta Utilizada: Autodesk, Inc. | | Observaciones: El proyecto resalta la integración de sistemas eléctricos complejos con un enfoque en la precisión, seguridad y funcionalidad operativa, respaldado por un modelo tridimensional que optimiza las etapas de diseño, instalación y mantenimiento | | Contacto: Markus Samael Hormaza Lopez, hormazamarkus@gmail.com | | Derechos: ASAP PROJECTS ©. Todos los derechos reservados | |


​​​​​

TAGS

#AutoCAD, #AUTODESKInc., #CAD, #BIM, #Electrical, #Diagrams, #IEC, #IEEE, #EEEI, #ISO, #API, #ASAPPROJECTS, #MarkusHormaza, #AI
