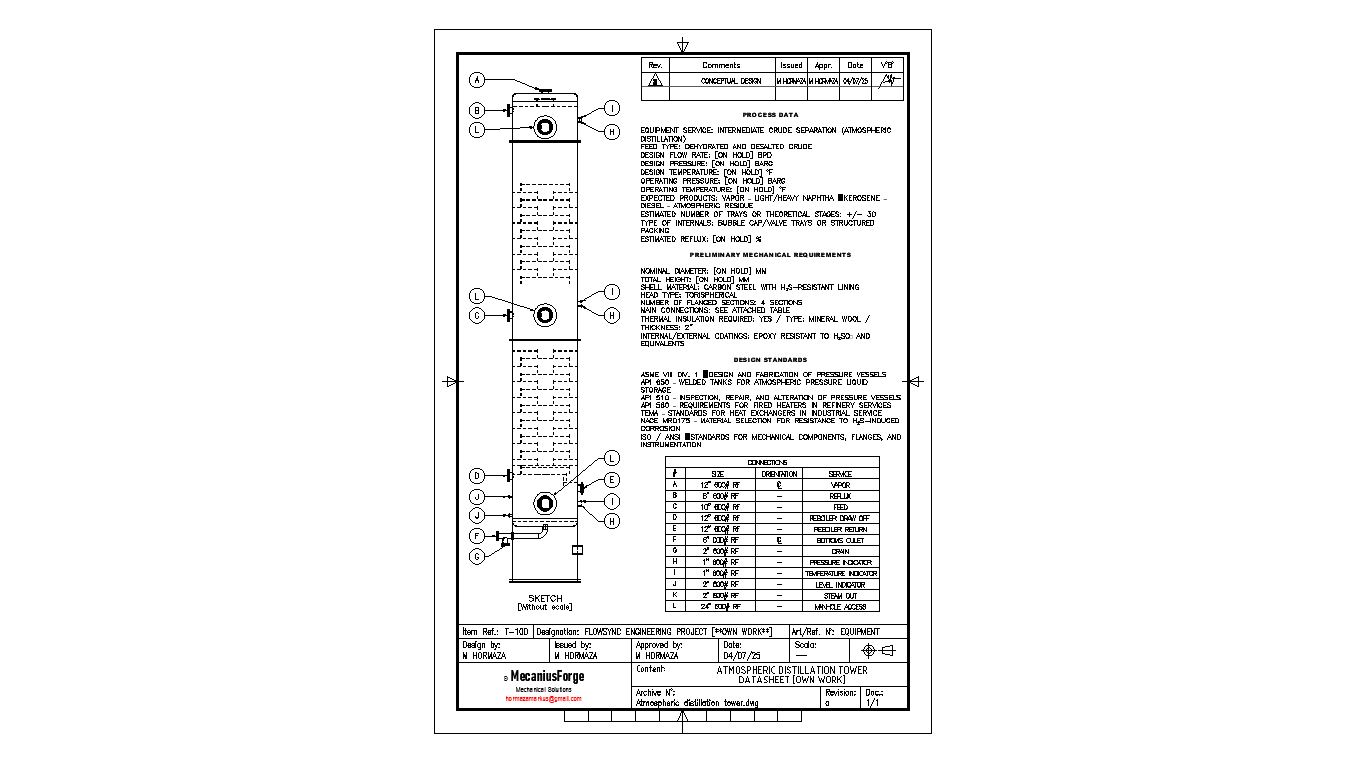

| | Proyecto: ATMOSPHERIC DISTILLATION TOWER - DATASHEET | | Fecha: 24/02/2026 | | Elaborado por: Markus Hormaza, representante de ASAP PROJECTS © | | Objetivo: En el componente del desarrollo de ingeniería mecánica para el proyecto FlowSync Engineering, se presenta la hoja de datos técnica correspondiente al diseño conceptual de una Torre de Destilación Térmica para separación de fracciones de hidrocarburos, desarrollada bajo un enfoque de parametrización avanzada en CAD, con vinculación directa a entornos tridimensionales interactivos. El diseño obedece a rutinas de lógica mecánica, alineadas con normativas ASME y simbología ISA S5.1, asegurando consistencia técnica en los procesos de manufactura y montaje | | Fase de diseño: Ingeniería conceptual – Diseño mecánico de equipo de proceso | | Alcance del Proyecto: Desarrollo del datasheet técnico de una torre de destilación atmosférica de crudo, como componente central de un sistema de separación térmica. Incluye: Diseño mecánico preliminar, criterios dimensionales, condiciones de operación, materiales sugeridos y normalización para selección de proveedores e integración de inteligencia artificial para visualización inmersiva | | Normas de Referencia: ASME Sec. VIII Div. 1 (Diseño de recipientes a presión), API 650 (tanques de almacenamiento), ISA S5.1 (simbología), ASTM (materiales) | | Requerimientos de Diseño: Conceptualización 2D y desarrollo de modelo mecánico 3D en AutoCAD y entorno STL interactivo de IA con Spline, Inc. Ficha técnica con parámetros clave: temperatura, presión, flujo másico, tipo de bandejas, materiales de fabricación. Visualización técnica en Spline para identificación dinámica de zonas críticas y diseño de impresión 3D a escala normalizada. Integración de la hoja de datos con layout 3D y sistema de tuberías asociado | | Habilidades Aplicadas: Diseño mecánico de equipos de proceso, normalización bajo standards internacionales, modelado CAD paramétrico, documentación técnica para adquisición e integración de componentes industriales | | Tecnologías Utilizadas: Autodesk, Inc y Spline, Inc. inteligencia artificial aplicada al diseño mecánico paramétrico | | LOD (Level of Development): LOD 200 – Modelo esquemático con atributos de diseño mecánico funcional y relaciones dimensionales principales | | Componentes Diseñados: Modelo paramétrico 3D de Torre de Destilación Térmica - Hoja de datos técnica (datasheet) con datos mecánicos - Integración con simbología ISA S5.1 - Layout de piping asociado en entorno DWG y visualizador WebXR | | Consulta complementaria: Oil Crude Atmospheric Distillation System [PFD]  – Crude Distillation Tower – Datasheet | | Componentes clave del sistema: Diseño CAD mecánico paramétrico conforme ASME e ISA - Representación interactiva STL de equipos de proceso - Automatización de simbología y condiciones de operación - Formatos interoperables: DWG, STL, PDF, WebGL/WebXR - Estructura de datos técnicos para selección y adquisición de equipos | | Consideración: FlowSync Engineering propone una metodología escalable para diseño mecánico conceptual de equipos de proceso, integrando herramientas standard CAD con recursos avanzados de visualización e IA. Esta hoja de datos es información extratída de la metodología en referencia, y responde a los criterios técnicos ingersados por seteo, que corresponden directamente a fases de ingeniería mecánica conceptual para proyectos industriales | | Contacto: Markus Hormaza – hormazamarkus@gmail.com | | Derechos: ASAP PROJECTS ©. Todos los derechos reservados | |
